DSP 数字功放 RAY23 系列

  • 功能特点:

    ▲ 温度、功放功率、电流、电压监测;

    ▲ 设备识别,远程开关机、DSP控制、组网联调;

    ▲ 定阻定压全支持:8Ω、4Ω、100V、70V;

    ▲ 自由设置限功率、限流限压、组网联调;

    ▲ Dante和控制信号同网口手拉手传输;

    ▲ Mconsole统一管理。

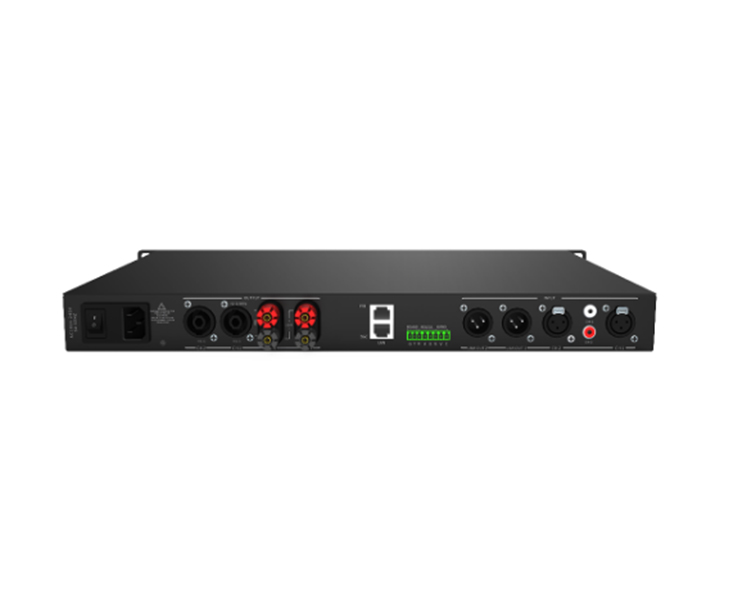

    接口:

    ▲ USB免驱;

    ▲ 双RJ45接口/TCP/IP协议;

    ▲ RS232、RS485中控控制;

    ▲ GPIO控制。

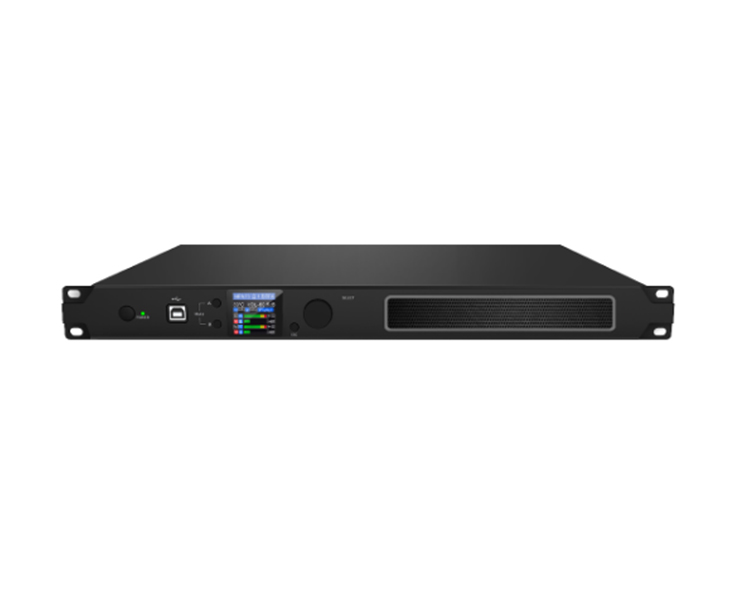

    外观:

    ▲ 彩屏监控;

    ▲ 1U机身。


  • 在线订购

DSP数字功放 RAY23 系列参数

(产品型号选配:RAY23D2)DANTE网络音频

网络TCP/IP控制,可实现多台设备管理

定压定阻支持:100V、70V、8欧、4欧

远程开关机,Power On/Standby设置

采用彩色液晶显示屏

内置DSP数字处理器

支持多种联机方式:USB、TCP/IP、RS232、RS485

可实时远程监控功放工作状态

现场可通过软件识别功放

支持平衡XLR输入与非平衡RCA输入

支持立体声、桥接、单声道、自由矩阵模式,一键切换

输入灵敏度两档可调0dBu/6dBu,软件或彩液晶屏设置

软件控制,可同时控制媒体矩阵、专业处理器

宽电压运行 90-260VAC


技术指标

输入音源:  模拟、粉噪、白噪、正弦波 、 DANTE( 产品型号选配:RAY23D2 )

输入音量:  静音、相位、电平检测

输入EQ:  5段参量均衡

输入噪声门:启控时间1~2895ms、释放时间1~2895ms、启控电平-120dBu~-60dBu

DSP矩阵:2*2矩阵

输出EQ:9段参量均衡

分频:  Butterworth、Bessel、Linkwitz斜率6~48

输出延时:  2*16ms

输出压缩器:软拐点、启控电平、启控时间、压缩比、释放时间

输出限幅器:启控电平-90dBu~21dBu、释放时间1~2895ms

输出音量: 静音、相位、电平检测

DSP预设:  30个预设位置

控制方式: TCP/IP、USB、RS485、RS232

网络规格:  TCP/IP、1000base-T/100base-TX、RJ45

通道数:  2

功率:  2*300W@8Ω  2*500W@4Ω

桥接功率:  1*1000W@8Ω

输出阻抗最小:  每通道4Ω,桥接模式下8Ω

输入接口:  平衡输入2*XLR;单端输入2*RCA

输出接口:  2*Spoken;接线柱

冷却:  双风扇智能控制

增益:  6dB灵敏度:30dB(29.5倍);0dB灵敏度:36dB(31.1倍)

最大输入电平:  6dB灵敏度:16dBu(4.9V)

信噪比:  6dB灵敏度:94dB;0dB灵敏度:94dB

频响:  20Hz ~ 20kHz  (±0.5dB)@1W,8Ω

THD+N:  <0.1%@1W到满功率

采样率:  48K/24bit

通道隔离度:  <-70dB

工作模式:  立体声、桥接、单声道、自由矩阵

远程控制:  远程开机、待机、DSP监控

功放监控:  功放监控:温度、功率、电压、电流

定压定阻:  100V、70V、8欧、4欧

DANTE(可选):  2通道DANTE

显示屏:  240x240像素、IPS硬屏、彩色

音源拓扑:  XLR Line-out

保护:  音频限制器、高温、直流、高频、短路、反电动势、峰值电流限幅器、浪涌电流限幅器、开机延时、电源断路器保护、电源过压/欠压保护

PC软件:  软件可控制媒体矩阵、音频处理器、DSP功放、有源DSP模块

重量:  3kg

尺寸:  483*300*44.5

供电:  电压输入(100/240VAC)
